چک لیست سقف عرشه فولادی از طراحی تا اجرا

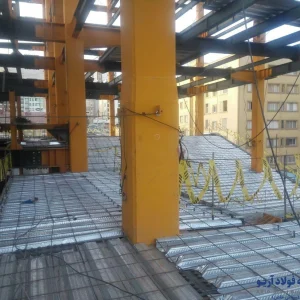

سقف مرکب عرشه فولادی (Composite Metal Deck) در ایران عمدتاً طبق استاندارد ملی ۲۱۹۷۳ اجرا میشود؛ اما همچنان بیش از ۶۰٪ تخلفات ساختمانی مربوط به عدم رعایت همین آیتمهای سادهای است که در ادامه میخوانید. این مقاله فقط بر اساس چک لیست اجرایی پروژههای واقعی تنظیم شده و هر مرجعی خارج از فایل اکسل پیوست، در متن لحاظ نشده است.
جدول چک لیست طراحی سقف مركب عرشه فولادی
کد: ……………………. نام پروژه: ……………………. تکمیل کننده: …………………….
| ردیف | شرح موضوع | شرح | نتيجه بررسي |
|---|---|---|---|
| 1 | تیرریزی | آیا جزییات نشیمن اضافی در مجاورت دیوارهای برشی و اتصالات صلب عمود بر عرشه فولادی در نقشه ها قید شده است؟ | |
| 2 | ورق گالوانیزه | آیا حداقل ضخامت ورق عرشه فولادی طبق بند ۱ استاندارد رعایت شده است؟ | |
| 3 | آیا حداقل جرم پوشش گالوانیزه روی ورق طبق بند ۴-۴-۱ استاندارد رعایت شده است؟ | ||
| 4 | آیا حداقل و حداکثر مقاومت مشخصه تسلیم ورق (fy) طبق بندهای ۴-۱-۲ و ۴-۱-۳ رعایت شده است؟ | ||
| 5 | عرشه فولادی | آیا پروفیل عرشه فولادی دارای دو نوع آج مقطع و پیوسته می باشد؟ | |
| 6 | آیا حداقل عمق آج های عرشه فولادی به مقدار ۱ میلیمتر رعایت شده است؟ | ||
| 7 | آیا حداقل نشیمن عرشه فولادی روی تیر یا تکیه گاه به مقدار ۵۰ میلیمتر رعایت شده است؟ | ||
| 8 | آیا جزییات ورق ویژه لبه (فلاشینگ) در مطابقت با پیوست ث استاندارد می باشد؟ | ||
| 9 | آیا جزییات تقویت اطراف بازشوها در نقشه ها قید شده است؟ | ||
| 10 | گلمیخ | آیا جزییات سایز و تعداد گل میخ در هر کنگره و جزییات فواصل گل میخ ها در نقشه ها قید شده است؟ | |
| 11 | آیا مقاومت مجاز گل میخ ها در نقشه ها قید شده است؟ | ||
| 12 | میلگرد | آیا تسلیح کننده افت و حرارت در مطابقت با بند ۵-۱۲-۲-۱۲ استاندارد می باشد؟ | |
| 13 | آیا طبق توصیه استاندارد، از میلگرد منفی در جزییات کف پارکینگ ها استفاده شده است؟ | ||
| 14 | آیا جزییات میلگرد تقویتی داخلی کنگره عرشه ها (در صورت نیاز) در نقشه ها قید شده است؟ | ||
| 15 | آیا جزییات میلگردهای دوخت و اتصال دیافراگم به دیوارهای برشی در نقشه ها قید شده است؟ | ||
| 16 | آیا مشخصات کلیه میلگردها اعم از: قطر، موقعیت، محل قطع و خم، فواصل طولی و عرضی و مقاومت مشخصه تسلیم و… پوشش بتنی در نقشه ها قید شده است؟ | ||
| 17 | دال بتنی | آیا ضخامت دال بتنی روی عرشه فولادی (hc) طبق بند ۵-۲-۴ و پیوست ب استاندارد رعایت شده است؟ | |
| 18 | آیا مقاومت مشخصه فشاری مشخصه بتن (f'c) طبق بند ۵-۱-۷-۱ استاندارد رعایت شده است؟ | ||
| 19 | آیا ارتعاش و افتادگی مطابق بند ۵-۷-۵ استاندارد کنترل شده است؟ |
چک لیست مصالح سقف مركب عرشه فولادی
کد: ……………………. نام پروژه: ……………………. تکمیل کننده: …………………….
| ردیف | شرح موضوع | شرح | نتيجه بررسي |
|---|---|---|---|
| 1 | ورق گالوانیزه | آیا استاندارد ورق گالوانیزه و مقاومت تسلیم آن با نقشه ها و استاندارد کنترل شده است؟ | |
| 2 | آیا جرم پوشش گالوانیزه ورق در مطابقت با نقشه ها و استاندارد کنترل شده است؟ | ||
| 3 | عرشه فولادی | آیا گواهی معتبر آزمایش مقاومت برشی پیوستگی عرشه در مطابقت با نقشه ها است؟ | |
| 4 | آیا عرشه دارای گواهینامه فنی و استاندارد و از مراجع دارای صلاحیت می باشد؟ | ||
| 5 | آیا مشخصات عرشه (شامل عمق، عرض، متوسط کنگره، فاصله کنگره ها و عرض پوشش) مطابق نقشه است؟ | ||
| 6 | آیا مرجع کنترل آج پیوسته روی عرشه مورد مطابقت نقشه ها است؟ | ||
| 7 | گلمیخ فولادی | آیا گل میخ ها دارای گواهی معتبر و مورد تایید نقشه ها و دارای آزمایش طبق استاندارد مربوطه می باشد؟ | |
| 8 | آیا قطر و ارتفاع گل میخ مطابق نقشه ها می باشد؟ | ||
| 9 | آیا حلقه سرامیکی محافظ جوش گل میخ ها دارای شکل هندسی یکپارچه و مناسب است؟ | ||
| 10 | بتن | آیا مقاومت مشخصه فشاری بتن و چگالی آن در مطابقت با نقشه و استاندارد است؟ |
جدول چک لیست اجراي سقف مركب عرشه فولادی
کد: ……………………. نام پروژه: ……………………. تکمیل کننده: …………………….
| ردیف | شرح موضوع | شرح | نتيجه بررسي |
|---|---|---|---|
| 1 | تیر ریزی | آيا تيرهاي فولادی زير عرشه هاي فولادی از بالا همتراز شده اند؟ | |
| 2 | آيا رنگ و يا پوششي روي بال تيرهاي زير عرشه در حد مجاز است؟ | ||
| 3 | آيا نشمين اضافي در مجاورت ديوار بنتي عمود بر عرشه مطابق نقشه ها تامين شده است؟ | ||
| 4 | آيا نشمين اضافي در مجاورت اتصالات صلب عمود بر عرشه مطابق نقشه ها تامين شده است؟ | ||
| 5 | اجرای عرشه فولادی | آيا جهت قرار گيري عرشه فولادی بر روي تير ريزي درست انجام شده است؟ | |
| 6 | آيا نشمين عرشه فولادي روي تكيه گاه ها در مطابقت با نقشه ها و استاندارد است؟ | ||
| 7 | آيا محل قطع عرشه فولادي بر روي تيرها انجام شده است؟ | ||
| 8 | آيا شرايط تكيه گاهي عرشه فولادي (با دهانه ساده يا چنددهانه )رعايت شده است؟ | ||
| 9 | آيا پيش آمدگی های عرشه فولادي عمود بر تكيه گاه مطابق نقشه است؟ | ||
| 10 | آيا اتصال همپوشاني عرضي عرشه ها مطابق بند 7-3 استاندارد رعايت شده است؟ | ||
| 11 | آيا اتصال عرشه به تكيه گاه عمود بر آن مطابق بند 7-3 استاندارد رعايت شده است؟ | ||
| 12 | آيا اتصال عرشه به تكيه گاه موازی با آن مطابق بند 7-4 استاندارد رعايت شده است؟ | ||
| 13 | آيا اتصالات عرشه در بخش طره ها مطابق بند۶-۷ استاندارد رعايت شده است؟ | ||
| 14 | آيا در محل تيرهاي موازي با عرشه، عرشه ها به نحو مناسب جهت تشكيل ضخامت كامل دال بتي روي تيرها، اجرا شده اند؟ | ||
| 15 | آيا بازشوها و تقويت اطراف آنها در صورت نيز مطابق با نقشه ها اجرا شده است؟ | ||
| 16 | آيا شمع بندي زير عرشه و یا زير تيرها در صورت درج در نقشه ها صورت گرفته است؟ | ||
| 17 | آيا انتهاي باز عرشه ها جهت جلوگيري از خروج بتن مسدود شده است؟ | ||
| 18 | آيا صورت شمع بندي زير عرشه، شمع برداري مطابق بند 7-1 استاندارد گرفته است؟ | ||
| 19 | آيا ورق آویز ليه (فلاشتينگ) در مطابقت با نقشه ها و استاندارد اجرا شده است؟ | ||
| 20 | جوشکاری گلمیخ | آيا فاصله بين گل ميخ ها بر روي تير هاي اصلي و فرعي مطابق نقشه اجرا شده است؟ | |
| 21 | آيا سراميك ها پس از سرد شدن جوش، از دور گل ميخ ها برچيده و جمع آوري شده است؟ | ||
| 22 | آيا جهت كنترل کفایت جوش گل ميخ ها آزمايش كارگاهی خمش گل ميخ ها صورت گرفته است؟ | ||
| 23 | میلگرد گذاری سقف | آيا تسلیح کننده افت و حرارتت مطابق نقشه ها اجرا شده است؟ | |
| 24 | آيا ميلگرد تقويتی داخل كنگره عرشه در صورت وجود در نقشه ها اجرا شده است؟ | ||
| 25 | آيا ميلگرد منفي در صورت وجود در نقشه ها اجرا شده است؟ | ||
| 26 | آيا ميلگرد اتصال به ديوارهاي بنتي طبق نقشه اجرا شده است؟ | ||
| 27 | آيا ميلگرد هاي پارکینگ ها در مطابقت با نقشه ها و استاندارد اجرا شده است؟ | ||
| 28 | بتن ریزی | آيا ضخامت دال بنتي روي عرشه فولادی در مطابقت با نقشه ها و استاندارد است؟ | |
| 29 | آيا هنگام بتن ريزي عدم انباشتگي توده بتن در وسط دهانه دال صورت گرفته است؟ | ||
| 30 | آيا توالي بتن ريزي بصورت صحيح صورت گرفته است؟ | ||
| 31 | آيا بارهاي در حين ساخت در مطابقت با نقشه ها است؟ | ||
| 32 | آيا جزييات بازشوها و تقويت اطراف آن در صورت وجود رعايت شده است؟ | ||
| 33 | آيا افتادگي عرشه در حين ساخت مطابق مقدار مجاز مدنظر در بند ۵-۱-۵ استاندارد مي باشد؟ | ||
| 34 | آيا آوزيهاي سقف كاذب و تاسيسات به زير عرشه فولادی بطور صحيح متصل شده اند؟ |
